BC1型旋臂线式电阻器，是采用合金电阻丝绕于圆环形陶瓷骨架上后用高温釉烧结固定，磁盘中心配以转轴带动电刷在电阻体上，从而获得变化的电阻值。

　　 BC1变阻器具有功率大、耐潮湿、调节范围大等优点。适用于低频交流或直流电气设备中作调节控制电压、电流或可调节的负载电阻等用。

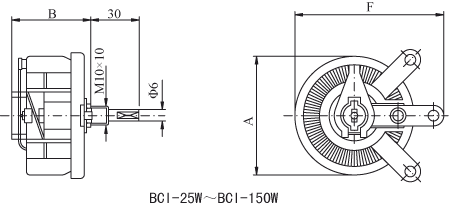

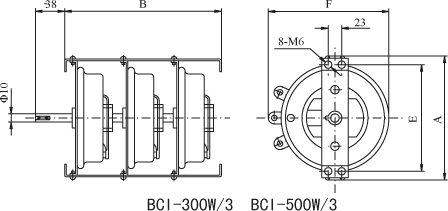

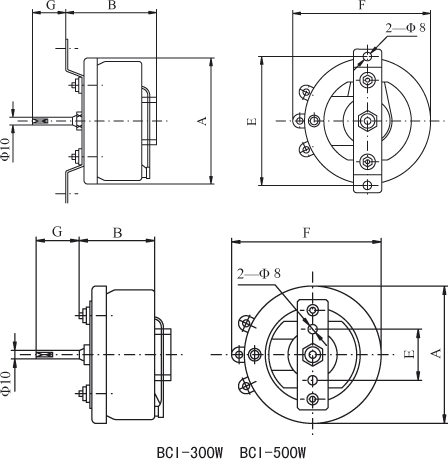

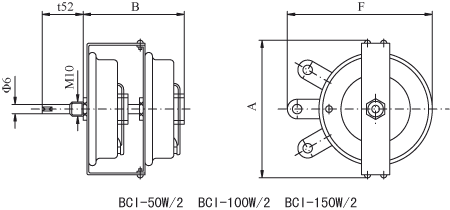

安装尺寸：

技术参数：

1、变阻器极限工作电压：1000V：绝缘电压 2500V

2、变阻器温升：25-100W的品种≤300K；≥150W 的品种： ≤350K

3、滑动行程：25-50W品种：280± 5 ° ； ≥100W品种：300± 5 °

4、阻律规律，线性偏差：在整个行程内，阻律变化成直线型规律，线性偏差不大于±10%

5、变阻器控制轴在不小于90%的行程内转动5000周，变阻器应无可见损伤

6、变阻器承受高温时为40℃的交变湿热6个星期（六天），绝缘电阻小于1.5MΩ
