>产品资料——RX30大功率高压电阻 |
|
|
|
|
|
 |
RX30高压电阻器用优质合金丝烧制而成外表涂耐高温绝缘涂料，具有功率大、耐高电压、安装方便、性能可靠适用于高压电路中使用。
适用于各类电器和电子仪器的直流或交流作降压分流负载使用。
|

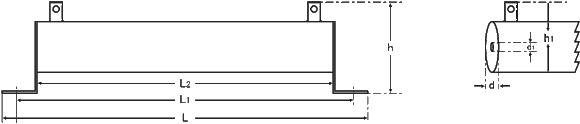

| 型号 功率电阻 |
L |
L1 |
L2 |
h |
h1 |
d |
d1 |
| 30W |
120 |
100 |
80 |
65 |
55 |
32 |
|
| 50W |
174 |
154 |
134 |
65 |
55 |
32 |
|
| 75W |
190 |
170 |
150 |
65 |
55 |
32 |
|
| 100W |
230 |
210 |
190 |
65 |
55 |
32 |
|
| 150W |
260 |
240 |
220 |
65 |
55 |
32 |
|
| 200W |
310 |
290 |
270 |
65 |
55 |
32 |
|
| 500W |
|
|
450 |
|
|
65 |
16 |
| 1000W |
|
|
450 |
|
|
85 |
16 |
| 1500W |
|
|
450 |
|
|
105 |
16 |
| 2000W |
|
|
520 |
|
|
105 |
16 |
| 2500W |
|
|
620 |
|
|
105 |
16 |
| 3000W |
|
|
670 |
|
|
105 |
16 |
| 3500W |
|
|
720 |
|
|
105 |
16 |
单位：mm |
电阻器技术参数：
功率范围： 50W-3500W
阻值范围： 1Ω-200KΩ
额定温升： ≤375℃
防护等级：IP：00
额定功率下阻值变化≤±3%
短时负荷能力：10倍功率6秒
环境温度：-55℃+315℃
电阻器的允许负荷和环境温度的关系 |
 |
 |
|
|
|
|
